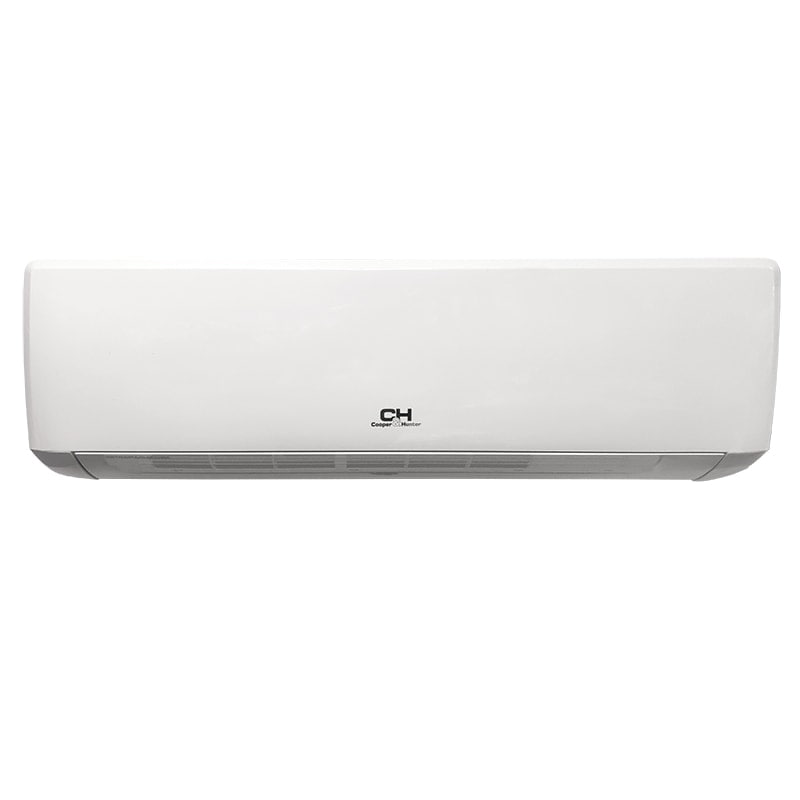

NORDIC MULTI LIGHT. НАСТІННІ БЛОКИ VITAL NG CH-S18FTXF-NG(I)

Помилка перемички потужності

Причини виникнення проблеми:

1. Відсутність перемички на платі керування внутрішнього блоку. 2. Роз’єм перемички на платі керування ослаблений або має поганий контакт 3. Перемички не відповідає потужності. 4. Несправність перемички. 5. Несправність плати керування.

Дії для виправлення проблеми:

1. Перевірити наявність перемички на платі керування внутрішнього блоку. 2. Перевірити роз’єм на платі керування. 3. Перевірити відповідність перемички до потужності 4. Замініть перемичку. 5. Замініть плату керування.

Захист від обмерзання

Причини виникнення проблеми:

1. Ускладнений прохід повітря до внутрішнього блоку. 2. Низька швидкість вентилятора. 3. Забруднений фільтр або теплообмінник. 4. Несправний датчик температури повітря.

Дії для виправлення проблеми:

1. Забезпечити прохід повітря до внутрішнього блоку. 2. Збільшіть швидкість вентилятора внутрішнього блоку. 3. Очистіть фільтр та теплообмінник. 4. Замініть датчик температури.

Захист по електричному навантаженні (зовнішній блок)

Причини виникнення проблеми:

1. Напруга живлення нестабільна. 2. Просідання напруги під час запуску компресора. 3. Забруднений випарник.

Дії для виправлення проблеми:

1. Перевірити вхідну напругу на кондиціонер та на компресор. 2. Перевірити вхідну напругу на кондиціонер та на компресор. 3. Почистити випарник.

Захист від перегріву (зовнішній блок)

Причини виникнення проблеми:

1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.

Дії для виправлення проблеми:

1. Перевірити роз’єм між ЕРВ та платою керування. 2. Замінити ЕРВ 3. Перевірити витік холодоагенту. 4. Замінити плату керування.

Перегрів модуля (зовнішній блок)

Причини виникнення проблеми:

1. Відсутність теплової змазки або щільності між IPM модулем та радіатором охолодження плати зовнішнього блоку.

Дії для виправлення проблеми:

1. Перевірка наявності теплової змазки. 2. Перевірка щільності між IPM модулем та радіатором охолодження плати зовнішнього блоку.

Датчик температури повітря внутрішнього блоку закорочений або обірваний (внутрішній блок)

Причини виникнення проблеми:

1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.

Дії для виправлення проблеми:

1. Перевірте підключення датчику та плати керування. 2. Замініть датчик. 3. Замініть плату керування.

Датчик температури зовнішнього повітря біля зовнішнього блоку закорочений або обірваний

Причини виникнення проблеми:

1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.

Дії для виправлення проблеми:

1. Перевірте підключення датчику та плати керування. 2. Замініть датчик. 3. Замініть плату керування.

Датчик температури нагнітання закорочений або обірваний (зовнішній блок)

Причини виникнення проблеми:

1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.

Дії для виправлення проблеми:

1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.

Захист компресора через перевантаження по току (зовнішній блок)

Причини виникнення проблеми:

1. Низька вхідна напруга живлення. 2. Перевантаження системи по високому тиску.

Дії для виправлення проблеми:

1. Перевірити вхідну напругу. 2. Перевірити тиск.

Зменшення частоти компресора через загрозу обмерзання теплообмінника внутрішнього блоку (внутрішній блок)

Причини виникнення проблеми:

1. Ускладнений прохід повітря до внутрішнього блоку. 2. Низька швидкість вентилятора. 3. Забруднення фільтр або теплообмінник. 4. Несправний датчик температури повітря.

Дії для виправлення проблеми:

1. Забезпечити прохід повітря до внутрішнього блоку. 2. Збільшити швидкість вентилятора внутрішнього блоку. 3. Очистити фільтр та теплообмінник. 4. Замінити датчик температури.

Захист компресора від перенавантаження (зовнішній блок)

Причини виникнення проблеми:

1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Неправильна робота або несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.

Дії для виправлення проблеми:

1. Перевірити роз’єм між ЕРВ та платою керування. 2. Перевірте ЕРВ і якщо потребує, замінити. 3. Перевірте витік холодоагенту. 4. Замініть плату керування.

Помилка двигуна вентилятора внутрішнього блоку

Причини виникнення проблеми:

1. Роз’єми між електродвигуном вентилятору та платою керування ослаблений або має поганий контакт. 2. Електродвигун вентилятора внутрішнього блоку заблокований. 3. Несправність електродвигуна вентилятора внутрішнього блоку. 4. Несправність плати керування.

Дії для виправлення проблеми:

1. Перевірити роз’єми між електродвигуном вентилятору та платою керування. 2. Розблокувати електродвигун вентилятора внутрішнього блоку. 3. Замінити електродвигун вентилятора внутрішнього блоку. 4. Замінити плату керування.

Захист PFС (зовнішній блок)

Причини виникнення проблеми:

1. Напруга живлення нестабільна. 2. Проводи котушки індуктивності в місцях під'єднання ослаблені або мають поганий контакт. 3. Несправність котушки індуктивності. 4. Несправність плати керування.

Дії для виправлення проблеми:

1. Перевірте напругу живлення. 2. Перевірте контакт проводів в місцях під'єднання котушки індуктивності 3. Замініть котушку індуктивності. 4. Замініть плату керування.

Помилка електродвигуна вентилятора зовнішнього блоку (зовнішній блок)

Причини виникнення проблеми:

1. Електродвигун вентилятора зовнішнього блоку заблокований. 2. Несправність підключення електродвигуна вентилятора. 3. Несправність плати керування. 4. Несправність електродвигуна вентилятору зовнішнього блоку.

Дії для виправлення проблеми:

1. Розблокуйте електродвигун вентилятора зовнішнього блоку. 2. Перевірте підключення плати керування і електродвигуна вентилятора. 3. Замініть плату керування. 4. Замініть електродвигун вентилятора зовнішнього блоку .

Несумісність потужності між зовнішнім та внутрішнім блоком

Причини виникнення проблеми:

1. Закритий кран зовнішнього блоку. 2. Помилки при прокладанні фреонопроводу. 3. Помилка підключення міжбочного кабелю. 4. Помилка послідовності підключення фреонопроводу.

Дії для виправлення проблеми:

1. Перевірити та відкрити кран зовнішнього блоку. 2. Перевірити фреонопровід. 3. Перевірити підключення міжбочного кабелю. 4. Перевірити послідовності підключення фреонопроводу.

Тестовий стан роботи копресора на мінімальній частоті

Причини виникнення проблеми:

1. СЕРВІСНИЙ КОД

Дії для виправлення проблеми:

1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.

Тестовий стан роботи копресора на мінімальній частоті

Причини виникнення проблеми:

1. СЕРВІСНИЙ КОД

Дії для виправлення проблеми:

1. Для деактивації знеструмити обладнання більш ніж на 10 хвилин.

Датчик температури IPM закорочений або обірваний (зовнішній блок)

Причини виникнення проблеми:

1. Несправний датчик температури IPM.

Дії для виправлення проблеми:

1. Замініть плату керування.

Захист, висока напруга DC (зовнішній блок)

Причини виникнення проблеми:

1. Напруга живлення занадто велика. 2. Несправність плати керування.

Дії для виправлення проблеми:

1. Перевірте напругу живлення. 2. Замініть плату керування.

Помилка блоку ємностей (конденсатора) (зовнішній блок)

Причини виникнення проблеми:

1. Несправність плати керування.

Дії для виправлення проблеми:

1. Замініть плату керування.

Захист, перепад напруги DC (зовнішній блок)

Причини виникнення проблеми:

1.Напруга живлення нестабільна. 2.Несправність плати керування.

Дії для виправлення проблеми:

1. Перевірте напругу живлення. 2. Замініть плату керування.

Помилка виявлення переходу через нуль напруги AC (внутрішній блок)

Причини виникнення проблеми:

1. Напруга живлення нестабільна. 2. Несправність переходу через нуль напруги AC на платі керування.

Дії для виправлення проблеми:

1. Перевірте напругу живлення. 2. Замініть плату керування.
