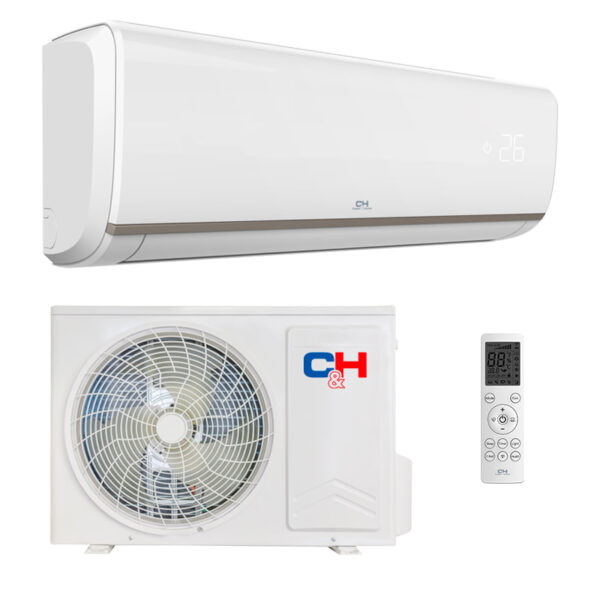

Кондиціонер Cooper&Hunter NORDIC EVO NG (INVERTER) CH-S18FTXN-NG
WiFi модуль
(опціонально) до -15 на обігрів
Характеристики
Продуктивність номінальна, Холод, кВт5.27
Продуктивність номінальна, Тепло, кВт5.50
Споживана потужність, Холод, кВт1.19
Споживана потужність, Тепло, кВт1.19
Осушення, л/год1.7
Рівень звукового тиску, IDU, дБ(А)43/39/29/26
Рівень звукового тиску, ODU, дБ(А)55
ФреонR32
Температурний діапазон роботи на холод+18/+52
Температурний діапазон роботи на тепло-25/+24
Обсяг заправки газом, кг0.93
Максимальний перепад висоти магістралі, м10
Максимальна довжина магістралі, м25
Інвертор+
Мінімальна довжина труби, м3
Габаритні розміри
Розміри внутрішнього блоку (Ш×В×Г), мм224×302×972
Вага внутрішнього блоку, кг13
Розміри зовнішнього блоку (Ш×В×Г), мм372×598×890
Вага зовнішнього блоку, кг40
Діаметр труби рідини6.35/1/4"
Діаметр труби газу12.7/1/2"
Живлення
Електроживлення220-240V/50Hz/1Ph
Параметри кабелю, n×мм²3*2,5 + 1*1,5
Коди помилок
Код та опис помилки
BL/CL
Нагадування про необхідність чищення фільтрів (внутрішній блок)
Причини виникнення проблеми:
1. У фільтрі може бути пил
Дії для виправлення проблеми:
1. Очистіть фільтр та відключіть живлення на 3 хвилини
C0
Помилка перемички потужності (внутрішній блок)
Причини виникнення проблеми:
1. Відсутність перемички на платі керування внутрішнього блоку 2. Роз’єм перемички на платі керування ослаблений або має поганий контакт 3. Перемички не відповідає потужності 4. Несправність перемички 5. Несправність плати керування
Дії для виправлення проблеми:
1. Перевірити наявність перемички на платі керування внутрішнього блоку 2. Перевірити роз’єм на платі керування 3. Перевірити відповідність перемички до потужності 4. Замінити перемичку 5. Замінити плату керування
C1
Помилка виявлення переходу через нуль напруги AC (внутрішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна 2. Несправність переходу через нуль напруги AC на платі керування
Дії для виправлення проблеми:
1. Перевірити напругу живлення 2. Замінити плату керування
C2
Помилка електродвигуна вентилятор (внутрішній блок)
Причини виникнення проблеми:
1. Роз’єми між електродвигуном вентилятору та платою керування ослаблений або має поганий контакт 2. Електродвигун вентилятора внутрішнього блоку заблокований 3. Несправність електродвигуна вентилятору внутрішнього блоку 4. Несправність плати керування
Дії для виправлення проблеми:
1. Перевірити роз’єми між електродвигуном вентилятору та платою керування 2. Розблокуйте електродвигун вентилятора внутрішнього блоку 3. Замінити електродвигун вентилятора внутрішнього блоку 4. Замінити плату керування
C3
Помилка зв'язку між зовнішнім та внутрішнім блоками (внутрішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Пошкоджений міжблочний кабель. 3. Місце під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку має поганий контакт. 4. Місце під'єднання дротів в середині внутрішнього або зовнішнього блоку має поганий контакт. 5. Несправність плати керування зовнішнього блоку. 6. Несправність плати керування внутрішнього блоку.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити міжблочний кабель. 3. Перевірити контакти під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку. 4. Перевірити контакти під'єднання дротів в середині внутрішнього або зовнішнього блоку. 5. Замінити плату керування зовнішнього блоку. 6. Замінити плату керування внутрішнього блоку.
C4
Помилка контуру вибору режиму (внутрішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
C5
Помилка EEPREM внутрішнього блоку
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
C6
Помилка зв'язку між зовнішнім та внутрішнім блоками (зовнішній блок)
Причини виникнення проблеми:
1 .Напруга живлення нестабільна. 2. Пошкоджений міжблочний кабель. 3. Місце під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку має поганий контакт. 4. Місце під'єднання проводів в середині внутрішнього або зовнішнього блоку має поганий контакт. 5. Несправність плати керування зовнішнього блоку. 6. Несправність плати керування внутрішнього блоку.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити міжблочний кабель. 3. Перевірити контакти під'єднання міжблочного кабелю до внутрішнього або зовнішнього блоку. 4. Перевірити контакти під'єднання проводів в середині внутрішнього або зовнішнього блоку. 5. Замінити плату керування зовнішнього блоку. 6. Замінити плату керування внутрішнього блоку.
C7
Помилка зв'язку між платою керування і модулем Wi Fi (внутрішній блок)
Причини виникнення проблеми:
1. Роз’єм між модулем Wi-Fi та платою керування ослаблений або має поганий контакт. 2. Несправність модуля Wi-Fi або плати керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між модулем Wi-Fi та платою керування. 2. Замінити модуль Wi-Fi або плату керування.
E0
Датчик температури повітря внутрішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E1
Датчик температури труби теплообмінника внутрішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E2
Датчик температури зовнішнього повітря біля зовнішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування . 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E3
Датчик температури труби теплообмінника зовнішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E4
Датчик температури нагнітання закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E5
Датчик температури IPM зовнішнього блоку закорочений або обірваний
Причини виникнення проблеми:
1. Несправний датчик температури IPM.
Дії для виправлення проблеми:
1. Замінити плату керування.
E6
Датчик температури рідинної труби закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E7
Датчик температури газової труби закорочений або обірваний (зовнішній блок)
Причини виникнення проблеми:
1. Несправність підключення датчику та плати керування. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити підключення датчику та плати керування. 2. Замінити датчик. 3. Замінити плату керування.
E8
Неправильні показники датчика температури нагнітання (зовнішній блок)
Причини виникнення проблеми:
1. Хибне розташування датчика. 2. Несправний датчик. 3. Несправна плата керування.
Дії для виправлення проблеми:
1. Перевірити розташування датчика. 2. Замінити датчик. 3. Замінити плату керування.
H0
Захист від перегріву (зовнішній блок)
Причини виникнення проблеми:
1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між ЕРВ та платою керування. 2. Замінити ЕРВ 3. Перевірити витік холодоагенту. 4. Замінити плату керування.
H1
Захист системи від перенавантаження (зовнішній блок)
Причини виникнення проблеми:
1. Відхилення зовнішньої температури навколишнього середовища від меж норми. 2. Вентилятор зовнішнього блоку працює не нормально. 3. Система перевантажена через поганий теплообмін. 4. Ускладнений прохід повітря до внутрішнього блоку. 5. Низька швидкість вентилятора. 6. Забруднений фільтр або теплообмінник. 7. Несправність плати керування зовнішнього блоку.
Дії для виправлення проблеми:
1. Перевірити знаходження зовнішньої температури навколишнього середовища в межах норми. 2. Перевірити роботу вентилятора зовнішнього блоку. 3. Перевірити систему. 4. Забезпечити прохід повітря до внутрішнього блоку. 5. Збільшити швидкість вентилятора внутрішнього блоку. 6. Очистити фільтр та теплообмінник. 7. Замінити плату керування.
H2
Захист компресора від перенавантаження (зовнішній блок)
Причини виникнення проблеми:
1. Роз’єм між ЕРВ та платою керування ослаблений або має поганий контакт. 2. Неправильна робота або несправність ЕРВ. 3. Витік холодоагенту. 4. Несправність захисту від перевантаження на платі керування.
Дії для виправлення проблеми:
1. Перевірити роз’єм між ЕРВ та платою керування. 2. Перевірити ЕРВ і якщо потребує, замінити. 3. Перевірити витік холодоагенту. 4. Замінити плату керування.
H3
Захист від обмерзання (внутрішній блок)
Причини виникнення проблеми:
1. Ускладнений прохід повітря до внутрішнього блоку. 2. Низька швидкість вентилятора. 3. Забруднений фільтр або теплообмінник. 4. Несправний датчик температури повітря.
Дії для виправлення проблеми:
1. Забезпечити прохід повітря до внутрішнього блоку. 2. Збільшити швидкість вентилятора внутрішнього блоку. 3. Очистити фільтр та теплообмінник. 4. Замінити датчик температури.
H7
Несправність 4-ходового клапана (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Несправність з'єднання плати керування та 4-ходового клапану. 3. Несправний 4-ходовий клапан.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити з'єднання плати керування та 4-ходового клапану. 3. Замінити 4-ходовий клапан.
H8
Температура біля зовнішнього блоку не є нормальною
Причини виникнення проблеми:
1. Температура біля зовнішнього блоку надвелика або наднизька. 2. Несправний датчик температури зовнішнього повітря.
Дії для виправлення проблеми:
1. Використовуйте обладнання при зовнішній температурі згідно технічних характеристик 2. Замініть датчик температури зовнішнього повітря.
L0
Десинхронізація компресора (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Тиск у системі занадто високий. 3. Неправильна робота або несправність ЕРВ. 4. Поганий теплообмін. 5. Неправильно підключені проводи компресора. 6. Несправність плати керування. 7. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірте напругу живлення. 2. Перевірте систему. 3. Перевірте ЕРВ і якщо потребує, замінити. 4. Перевірте систему. 5. Перевірте підключення проводів компресора. 6. Замініть плату керування. 7. Замініть компресор.
L1
Відмова пуску компресора (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Неправильно підключені проводи компресора. 3. Занадто велика кількість заправки холодоагенту в системі. 4. Несправність плати керування. 5. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити підключення проводів компресора. 3. Перевірити кількість заправки холодоагенту в системі. 4. Замінити плату керування. 5. Замінити компресор.
L2
Захист компресора по максимальному струму (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Система перевантажена через поганий теплообмін. 3. Неправильна кількість заправки холодоагенту в системі. 4. Неправильно підключені проводи компресора або мають поганий контакт. 5. Несправність плати керування. 6. Обмотки компресора мають не нормальний опір. 7. Ізоляція обмоток компресора має не нормальний опір відносно мідної трубки. 8. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити систему. 3. Перевірити кількість заправки холодоагенту в системі. 4. Перевірити підключення проводів компресора. 5. Замінити плату керування. 6. Перевірити опір обмоток компресора. 7. Перевірити опір ізоляції обмоток компресора відносно мідної трубки. 8. Замінити компресор.
L3
Захист компресора по RMS струму (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Система перевантажена через поганий теплообмін. 3. Неправильна кількість заправки холодоагенту в системі. 4. Неправильно підключені проводи компресора або мають поганий контакт. 5. Несправність плати керування. 6. Обмотки компресора мають не нормальний опір. 7. Ізоляція обмоток компресора має не нормальний опір відносно мідної трубки. 8. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити систему. 3. Перевірити кількість заправки холодоагенту в системі. 4. Перевірити підключення проводів компресора. 5. Замінити плату керування. 6. Перевірити опір обмоток компресора. 7. Перевірити опір ізоляції обмоток компресора відносно мідної трубки. 8. Замінити компресор.
L4
Захист IPM компресора (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Система перевантажена через поганий теплообмін. 3. Неправильна кількість заправки холодоагенту в системі. 4. Неправильно підключені проводи компресора або мають поганий контакт. 5. Несправність плати керування. 6. Обмотки компресора мають не нормальний опір. 7. Ізоляція обмоток компресора має не нормальний опір відносно мідної трубки. 8. Несправність компресора.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити систему. 3. Перевірити кількість заправки холодоагенту в системі. 4. Перевірити підключення проводів компресора. 5. Замінити плату керування. 6. Перевірити опір обмоток компресора. 7. Перевірити опір ізоляції обмоток компресора відносно мідної трубки. 8. Замінити компресор.
L5
Захист IPM від перегріву (зовнішній блок)
Причини виникнення проблеми:
1. Недостатня вентиляція радіатора охолодження. 2. Поганий контакт між IPM та радіатором охолодження . 3. Плата керування пошкоджена.
Дії для виправлення проблеми:
1. Видалити забруднення радіатора охолодження. 2. Перевірити кількість та стан термопасти. Перевірити затяжку гвинтів кріплення IPM до радіатора охолодження. 3. Замінити плату керування.
L6
Несправність ланцюга вимірювання струму компресора (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
L7
Захист компресора від втрати фази (зовнішній блок)
Причини виникнення проблеми:
1. Плата керування і компресор не підключені. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити підключення плати керування і компресора. 2. Замінити плату керування.
L8
Помилка електродвигуна вентилятора зовнішнього блоку (зовнішній блок)
Причини виникнення проблеми:
1. Електродвигун вентилятора зовнішнього блоку заблокований. 2. Несправність підключення електродвигуна вентилятору. 3. Несправність плати керування. 4. Несправність електродвигуна вентилятору зовнішнього блоку.
Дії для виправлення проблеми:
1. Розблокуйте електродвигун вентилятора зовнішнього блоку. 2. Перевірити підключення плати керування і електродвигуна вентилятору. 3. Замінити плату керування. 4. Замінити електродвигун вентилятора зовнішнього блоку.
L9
Несправність ланцюга вимірювання струму електродвигуна вентилятора зовнішнього блоку (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
U0
Помилка EEPREM зовнішнього блоку (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування
Дії для виправлення проблеми:
1. Замінити плату керування
U1
Несправність блоку живлення (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто низька. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Замінити плату керування.
U2
Захист по напрузі живлення (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто низька. 2. Несправність плати керування
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Замінити плату керування.
U3
Захист, висока напруга DC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто велика. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Замінити плату керування.
U4
ахист, низька напруга DC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення занадто низька. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Замінити плату керування.
U5
Захист, перепад напруги DC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Замінити плату керування.
U6
Захист по струму живлення (зовнішній блок)
Причини виникнення проблеми:
1. Витік холодоагенту. 2. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити витік холодоагенту. 2. Замінити плату керування.
U7
Захист, високий струм RMS AC (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Система перевантажена через поганий теплообмін.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити систему.
U8
Несправність ланцюга вимірювання струму PFС (зовнішній блок)
Причини виникнення проблеми:
1. Несправність плати керування.
Дії для виправлення проблеми:
1. Замінити плату керування.
U9
Захист PFС (зовнішній блок)
Причини виникнення проблеми:
1. Напруга живлення нестабільна. 2. Проводи котушки індуктивності в місцях під'єднання ослаблені або мають поганий контакт. 3. Несправність котушки індуктивності. 4. Несправність плати керування.
Дії для виправлення проблеми:
1. Перевірити напругу живлення. 2. Перевірити контакт проводів в місцях під'єднання котушки індуктивності 3. Замінити котушку індуктивності. 4. Замінити плату керування.
UA
Несумісність потужності між зовнішнім та внутрішнім блоком (зовнішній блок)
Причини виникнення проблеми:
1. Закритий кран зовнішнього блоку. 2. Помилки при прокладанні фреонопроводу. 3. Помилка підключення міжбочного кабелю. 4. Помилка послідовності підключення фреонопроводу.
Дії для виправлення проблеми:
1. Перевірити та відкрити кран зовнішнього блоку. 2. Перевірити фреонопровід. 3. Перевірити підключення міжбочного кабелю. 4. Перевірити послідовність підключення фреонопроводу.
Ub
Конфлікт режимів (внутрішній блок)
Причини виникнення проблеми:
1. Режим роботи внутрішнього блоку не відповідає режиму роботи зовнішнього блоку.
Дії для виправлення проблеми:
1. Внутрішній блок з індикацією помилки, вимкнути або перевести в режим відповідний до режиму роботи зовнішнього блоку.
